气体检测仪信号传输方案

发布日期:2020/06/11 访问量: 236

便携_可燃气体检测仪信号传输方案方式有两种:有线数据传输和无线数据传输方式;

气体检测仪输出的信号种类如下:
①三线制4-20mA电流信号输出,可连接各种报警控制器、PLC、DCS 等各种控制系统;
②RS-485数字信号输出,连接RS232转接卡可在电脑上查看存储数据;
③2组继电器高低段报警开关量输出:无源触点,容量30V 1A、125VAC 0.5A;
④电压信号输出:可自行设置0-5V、0-10V信号输出(选配);

便携_可燃气体检测仪信号传输方式:

1.有线数据传输
使用有线来传递数据,技术相对成熟;但施工布线工作量大,网线易受人为破坏,线路损坏后,故障点不易查找。
①三芯(四芯)屏蔽电缆传输:最远可传输1000米至2000米(单芯1平方屏蔽电缆);
②网口TCP/IP传输:支持TCP/IP协议,可网线传输90米内,通过组网远距离实时传输(选配);
③光纤传输:最远可传输20公里至40公里(光缆单模多芯传输,须配置光纤MODEM),可组网(选配);

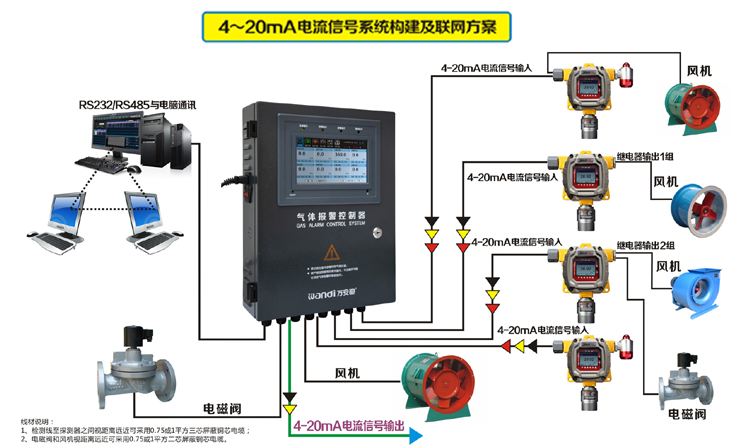

万安迪4—20mA电流信号系统构建及联网方案

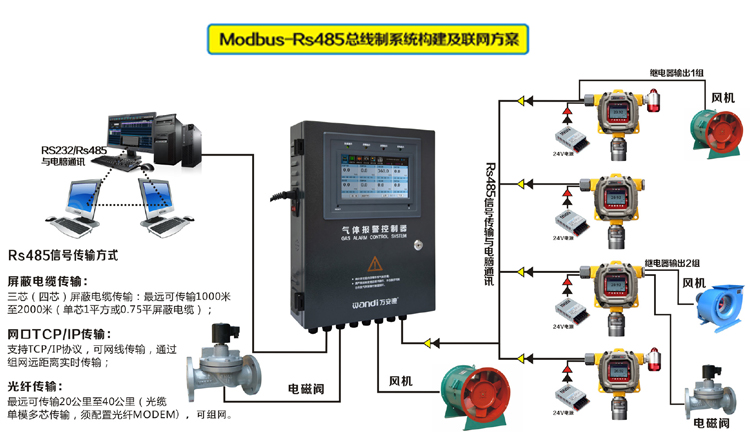

万安迪Modbus-Rs485总线制系统构建及联网方案

2.无线数据传输
无线数据传输系统,施工简单方便快捷高效,无线传输将在很多领域都有应用,也是以后发展的主流方向。
①短距离的RTU433无线传输:传输距离0至2公里,视传输功率及现场环境定(选配);
②GPRS无线传输:无距离限制,内置模块,通过移动、联通或者电信信号传输,可带短信提醒通知功能(选配);

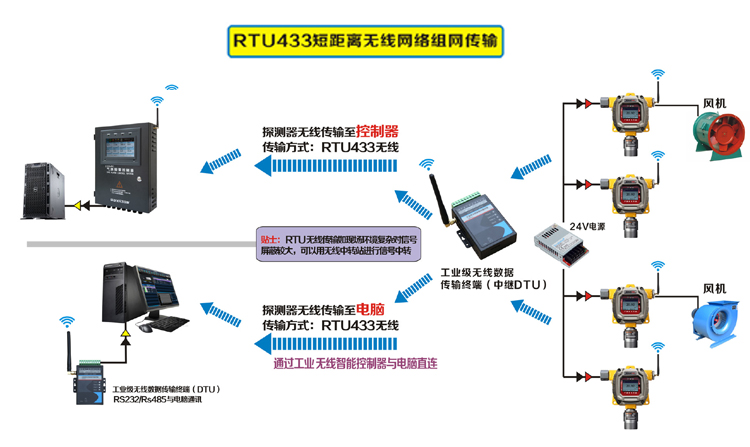

万安迪RTU433短距离无线网络组网传输

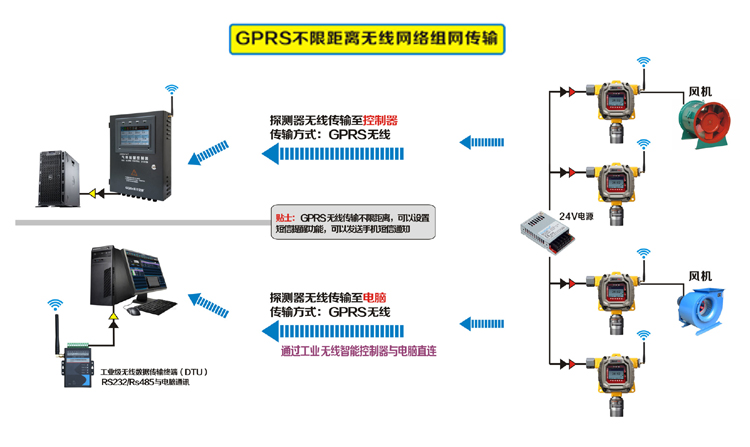

万安迪GPRS不限距离无线网络组网传输
