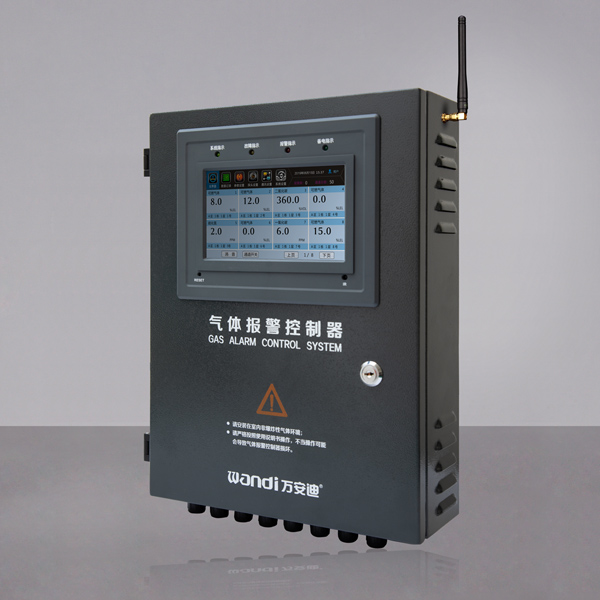

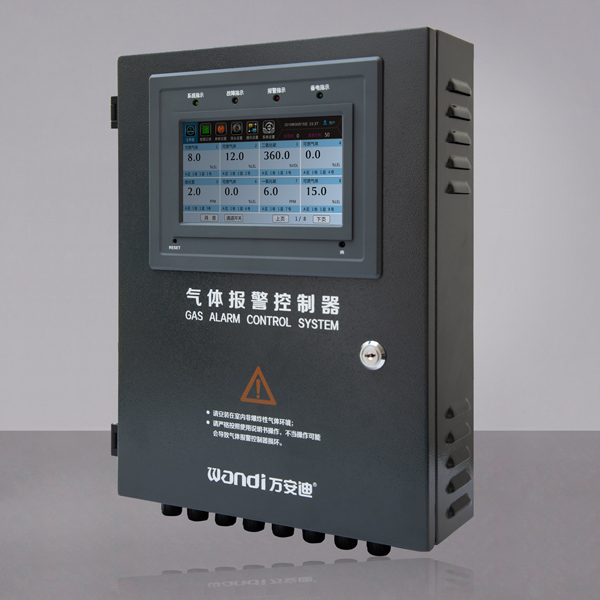

气体报警控制器

产品型号: FIX2100

产品描述:

气体报警控制器可适用于标准4~20mA电流信号以及Rs485总线制信号的控制与通讯,控制器采用高性能单片机进行控制及处理,整机工作状态稳定。
气体报警控制器连接气体探测器可持续监测环境中的有毒有害气体,根据接收到的输入信号显示被测气体的浓度,并可通过Rs485数字信号与上位机通讯。控制器可设定二级报警值,当监测到被测气体浓度超标时根据不同的报警级别发出声光信号示警。数据记录、报警记录、系统日志以及报警通道均可通过菜单查询,并可通过继电器输出来控制外部设备,如排风系统或其它外部设备。

产品应用: 石油、化工、消防、燃气、船舶、卫生防疫、环境监测、市政公用、能源电力、冶金铸造、木材加工,粮食储藏、烟草熏蒸、工业喷涂、污水处理、科研实验、应急救援监测等领域。

主要特点:

a)壁挂式4~20mA电流信号1-40通道或Rs485总线制信号1-255通道可选;

b)2路公共继电器输出(一级、二级报警(通用继电器),故障报警(故障继电器)),2路可编程继电器输出,8路扩展可编程继电器输出(选配);

c)提供与PLC或计算机通讯的Rs485 接口;

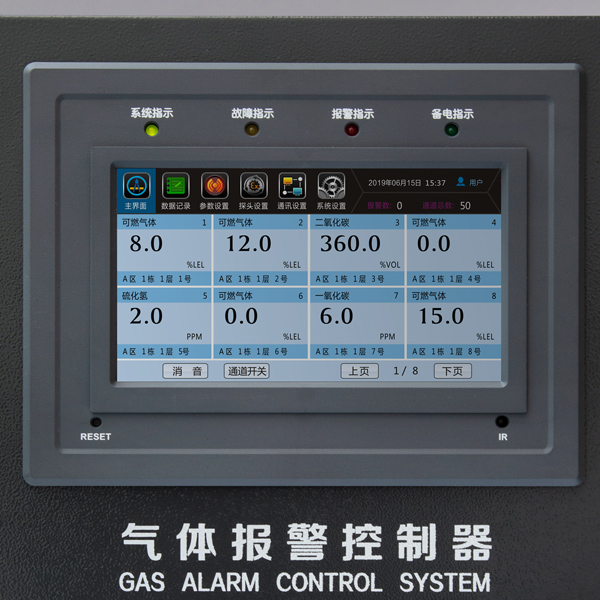

  1. d) 通过触摸屏操作系统菜单,巡检主显示屏显示测量气体浓度值、报警信息、故障信息、系统操作日志、各通道气体所有参数信息(如气体名称,量程,报警值等);
  2. e) 数据记录,报警记录、系统日志等可以通过拨出TF存储卡用读卡器导出数据;

f )  通过触摸屏进行报警参数设定、系统日期时间设定、通讯参数设定,可以对4~20mA电流信号进行校准操作,同时也可以对报警声音进行消音;

  1. g) 可配置后备电源(选配),主电和备电自动切换,备电工作备电工作指示灯会亮;
  2. h) 通过菜单可查询报警记录,包含报警通道号、报警状态和报警时间;

i )  短距离的RTU无线传输方式或不限距离的GPRS无线传输方式都可以通过内置无线模块将实时的检测数据和报警状态传到安全中心(选配)。

主要功能:

报警功能
当下列情形发生时,控制器将发出声光报警信号:
a)被测气体浓度超过设定的一级(A1低报)报警值时或二级(A2高报)报警值时,蜂鸣器会发出连续的鸣叫声,浓度报警指示灯亮,通用继电器吸合;
b)当控制器连接气体探测器线路出现故障,如:无信号输出、传输线路掉线、传输线路短路,蜂鸣器会发出连续鸣叫声,同时故障指示灯亮;

自检功能
开机启动时自检,控制器自动对其面板上的指示灯、蜂鸣器进行功能检查。仪器自检菜单也可对状态指示灯、蜂鸣器以及继电器进行功能自检。

数据记录功能
通过菜单可以直接查询历史数据记录,且可以自定义数据保存间隔时间。当某通道气体浓度超过设定的报警值时,自动记录报警通道号、报警浓度值和报警时间。

参数设定功能
控制器的系统参数可随时查看并修改,包括当前日期/时间、测量范围、分辨率、各级报警值、通道屏蔽、安装位置等。

主、备电自动切换功能
当控制器主电源断电时,能自动切换到备用电源工作;当主电源恢复时,能自动切换到主电源工作;主、备电源的工作状态有指示灯指示。主电源工作时可同时给备用电源充电,备电充满后自动转为浮充状态。

报警输出控制功能
控制器有2个公共报警输出继电器,2个可编程继电器数据,用户可根据实际需要,可再扩展8个可编程报警输出继电器(选配)。控制外部消防设备、通风设备、报警设备或其它用途的设备。

电流校准功能
控制器可对输入的4mA、12mA、20mA电流信号校准,保证信号的及时同步,Rs485信号版本的控制器无此功能。

通讯功能
控制器有4个Rs485 接口,可以很方便地把数据传输给其它控制设备、计算机等。控制器默认地址为:5,波特率为:115200。

其他功能
报警通道总数显示,可选配4~20mA电流信号输出等。



产品名称 气体报警控制器
产品型号 FIX2100
工作电源 220VAC ±15% ;50Hz ±5Hz
保险丝 额定电流:1A  尺寸:5mm*20mm
最大工作电流 1.5A (24VDC)
备用电源 14.8VDC,4.4AH (锂电池型,选配)
输出电源 24VDC,500mA
工作方式 巡检
输入信号 ① 4~20mA电流信号分线式(三线制气体探测器)

② Rs485总线制信号可选(标准MODBUS协议)

控制通道 ① 4~20mA电流信号分线式:支持1通道至40通道

② Rs485总线制信号:支持1-255点位

输出信号 4~20mA电流信号(选配)
报警记录 报警部位显示、报警状态、时间、浓度等
报警值设置 A1报警值、A2报警值
报警功能 LED 指示灯及蜂鸣器声音报警
报警输出 2路公共继电器,2 路可编程继电器,8 路扩展可编程继电器(选配)
触点容量 220VAC,1A
通讯接口 4个Rs485通讯接口
工作温度 -20℃~ 55℃
工作湿度 0-95% 相对湿度(无冷凝)
环境压力 86~106kPa
显示方式 7寸触摸TFT-LCD彩色液晶屏
测量精度 ≤±1%(电流信号)
外壳材质 SPCC(可选配304或316不锈钢材质)
外型尺寸 ①Rs485信号和电流信号1至24通道版尺寸:宽300mm×高400mm×厚100mm

②电流信号25至40通道加长版本:宽320mm×高500mm×厚100mm

重量 5.5kg
报警方式 声音报警95 dB@30cm,红色LED 浓度指示灯
按键 触摸操作,配合消音、锁屏操作
直接读数 测量值
数据记录 自动存储,可连续存储至少1年以上带日期时间数据
数据下载 支持测量数据下载
数据传输 支持短距离RTU433无线传输或不限距离的GPRS无线传输(选配)
校准 支持4mA、12mA、20mA三级电流信号校准操作
防护等级 IP54
执行标准 GB 16808-2008



标准配置:



物品名称 数量
气体报警控制器主机 1
TF存储卡 1
使用说明书 1
包装盒 1
合格证 \ 保修卡 1



可选配置:



物品名称 数量
备用电源 1
4~20mA电流信号同步输出模块 1
8路扩展继电器模块 1
气体监控管理系统软件 1
RTU433无线传输模块 2
GPRS无线传输模块 2



尊敬的用户:

感谢您选用深圳市万安迪科技有限公司的产品,万安迪始终将客户的利益放在第一位,一直秉承以“客户为中心”的服务宗旨,更好地了解客户的需求,提高我们的服务质量,“今天的质量、明天的市场、服务到永远”;是我们公司为客户服务的准则,要把它贯穿到研发、生产、销售及售后服务的各个环节中。为了确保您能够充分享有万安迪提供的完善售后服务支持,请您在购买后认真阅读以下保修服务条款。

一、保修信息及有效期限:

  • 1、凡属正常使用情况下(常规的温湿度、压力、空气环境,传感器出厂设定能承受的气体测量浓度范围)由于产品本身质量引起的故障,在保修期内将负责给予有限保修(包括零部件更换和人工费),但不负担修理品的上门费、运送费、安装及拆取等与实际修理无关的费用;
  • 2、产品出现故障,请寄回万安迪售后服务中心,万安迪将为用户提供高效、优质的服务,具体联系方式详见我司官方网站;
  • 3、若对所选购的产品有超出标准保修外的需求,欢迎致电万安迪客服热线4006-613-615咨询。制造厂商给予如下保证:
  • 4、如非合同特别约定,从交货期始,整机在正常工作使用情况下拥有壹年保修期。

二、保外条款:

以下情况不属于免费保修范围:

  • 1、违反产品使用说明书使用而导致的产品损坏及因安装不当造成的产品损坏;
  • 2、仪器设备进水、震裂、碰撞所产生的污渍或表面划伤等其他非正常使用原因造成的故障或损坏;
  • 3、擅自拆机、改装或产品经过非我公司技术人员维修或拆装;
  • 4、非产品所规定的工作环境下使用造成的故障或损坏(例如温湿度过高、过低,环境过于潮湿或干燥,气体浓度过高或过大的冲击,压力过大、电压或电流不稳定,零地电压过大等等);
  • 5、由于不可抗拒(如火灾、水灾、地震等)或自然灾害(如雷击等)及异常电压、公害、化学物质的侵蚀而造成的故障或损坏;
  • 6、由于用户或第三方误用或不正确的安装调试造成的故障或损坏;
  • 7、移除零部件,安装非制造厂商提供或未批准的配件;
  • 8、擅自撕掉产品标签;
  • 9、自然磨损,由于腐蚀、生锈而导致的估值,或者是外观的老化;
  • 10、消耗品;
  • 11、非区域内合法经销渠道所购买产品;
  • 12、产品超过保修期。

三、保修有效期限:自购机之日起整机保修壹年。

我司售后服务网点、售后人员、硬件设施情况如下:

  • 1、总部售后服务地址:深圳市南山区大新路9号马家龙工业区77栋2楼。
  • 2、售后服务人员构成由售后服务接待工作人员接收客户产品售后信息,售后服务技术工程师检测给出售后维修报告,维修报告由客户评估确定,售后完成至质检部门进行售后的质检,质检完成由售后服务接待工作人员安排发货至客户指定地点;
  • 3、硬件设施情况:公司拥有从国外引进的全自动标定测试装置多套。不同量程的标准气体120多瓶,可完全满足客户的维修标定需求。

让用户满意和实现持续的质量改进是万安迪的永恒追求目标。万安迪通过对质量保证体系运行过程的内、外部审核和年度管理评审等一系列措施确保了质量体系的正常有效运行。

质量是产品的生命,信誉是企业的根本,产品合格不是标准,用户满意才是目的!

四、仪器维护及注意事项

  • 请定期对仪器进行维护,检查仪器工作状态;检查仪器进气气路,确保其没有污损或被杂质堵塞。
  • 建议在不需要连续监测情况下断电保养。在有效使用寿命期内,每6个月或1年根据相关法律法规对仪器进行校准,以保证检测数据准确有效。超过有效使用期和有故障的气体传感器必须进行更换,避免用高于测量量程的气体冲击传感器。
  • 当误操作时请按照使用说明书操作恢复出厂设置。

五、本售后保修服务条款的最终解释权归深圳市万安迪科技有限公司所有。
