能源化工行业有毒有害气体监测解决方案

行业背景:
近年来,各种化工及危险化学品等行业安全事故频出,造成了大量工作人员伤亡及财产损失。其中涉及的事故主要有气体泄漏中毒窒息、化学爆炸、物理爆炸及火灾事故等。易燃易爆气体及有毒气体的危险及危害,在能源化工行业中普遍存在,这一现象是由行业本身固有的特点所决定的。多数化工企业所处理的大量原材料、中间体和产品,自身具有易燃、易爆、有毒的性质;化工生产、储存和输送等工艺过程,许多都是处于加温(或低温)、加压(或负压)、催化、化学反应等易燃易爆的非常状态条件下,且容易挥发出易燃易爆及有毒气体,因此防爆防毒气在能源化工安全中具有特殊重要的地位。

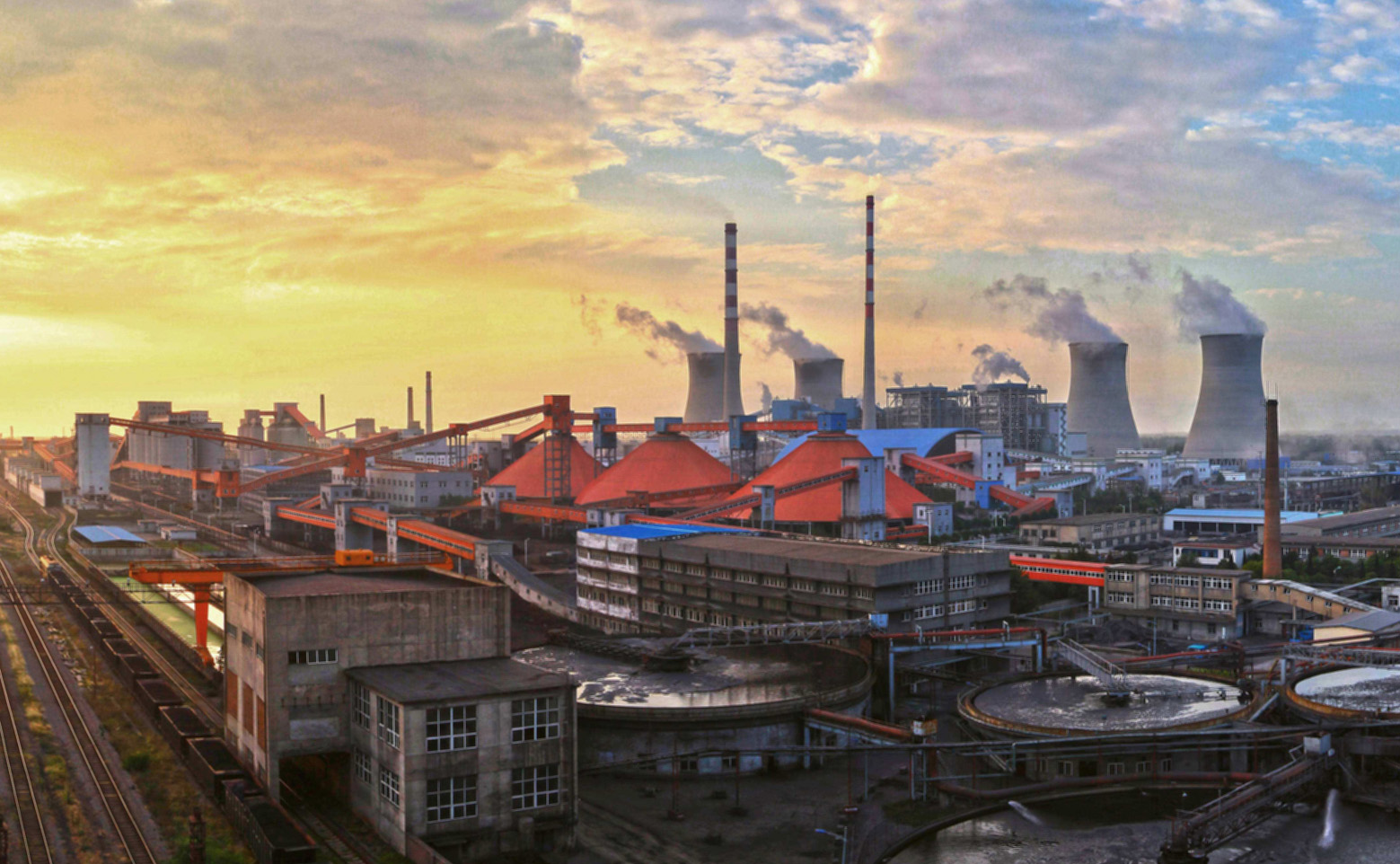

万安迪产品应用现场图1

解决方案:
监测位置:石墨化车间、酸处理车间、提纯车间、碳化车间及制氮车间等。
监测气体:甲烷、硫化氢、氧气、一氧化碳、氯化氢及氟化氢等气体。
数据传输:根据现场情况确定每个监测区域安装几组气体检测报警仪,所有检测仪自身均具备实时数据显示及声光报警的功能,每个车间的检测仪检测的相关气体浓度值通过RS485总线制形式传输给就近传达室的气体报警控制器,当任何一个监测的气体浓度达到报警值时,通过继电器自动启动就近风机,进行空气循环处理。同时传达室气体报警控制器对应通道也会报警提示。

方案构成:
气体检测报警仪、气体报警控制器、屏蔽电缆线、集线器、交换机、PLC、DCS、客户端气体在线监测软件平台、监控中心监控平台系统等。

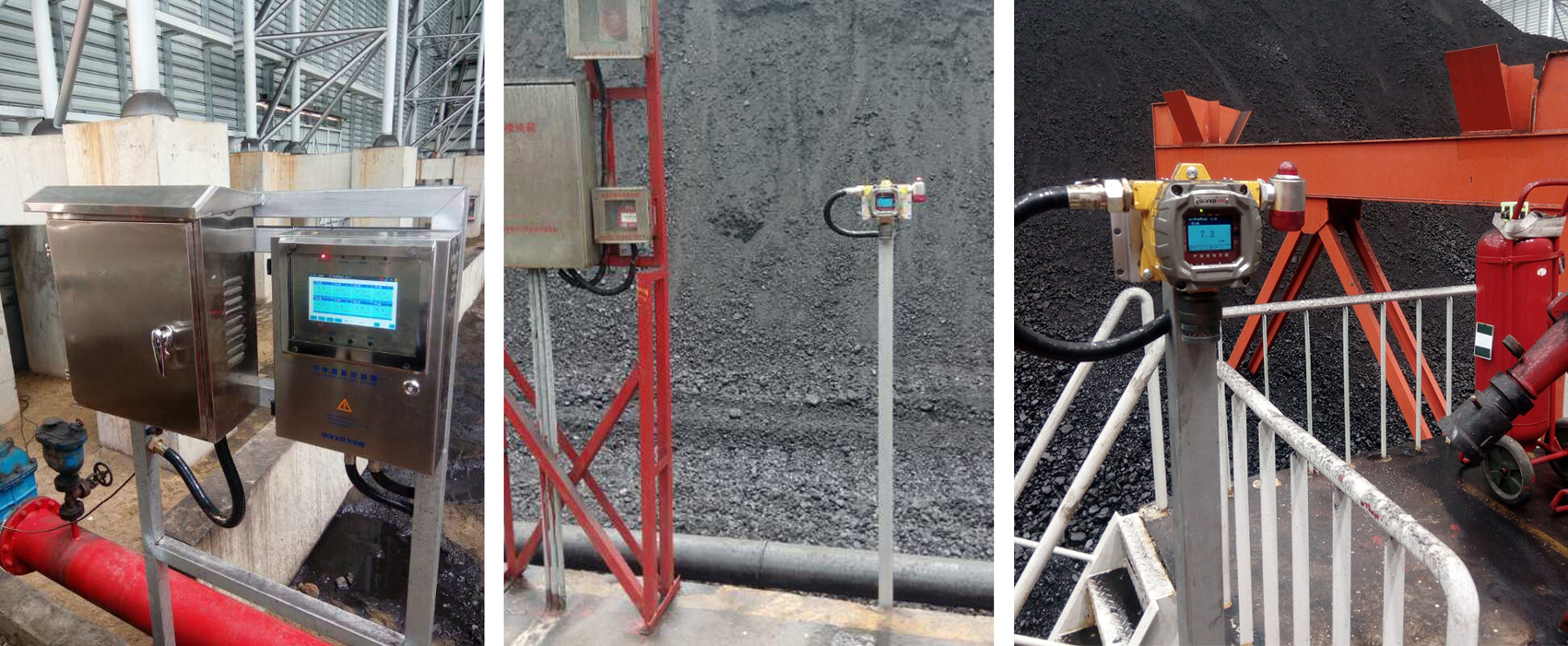

万安迪产品应用现场图2

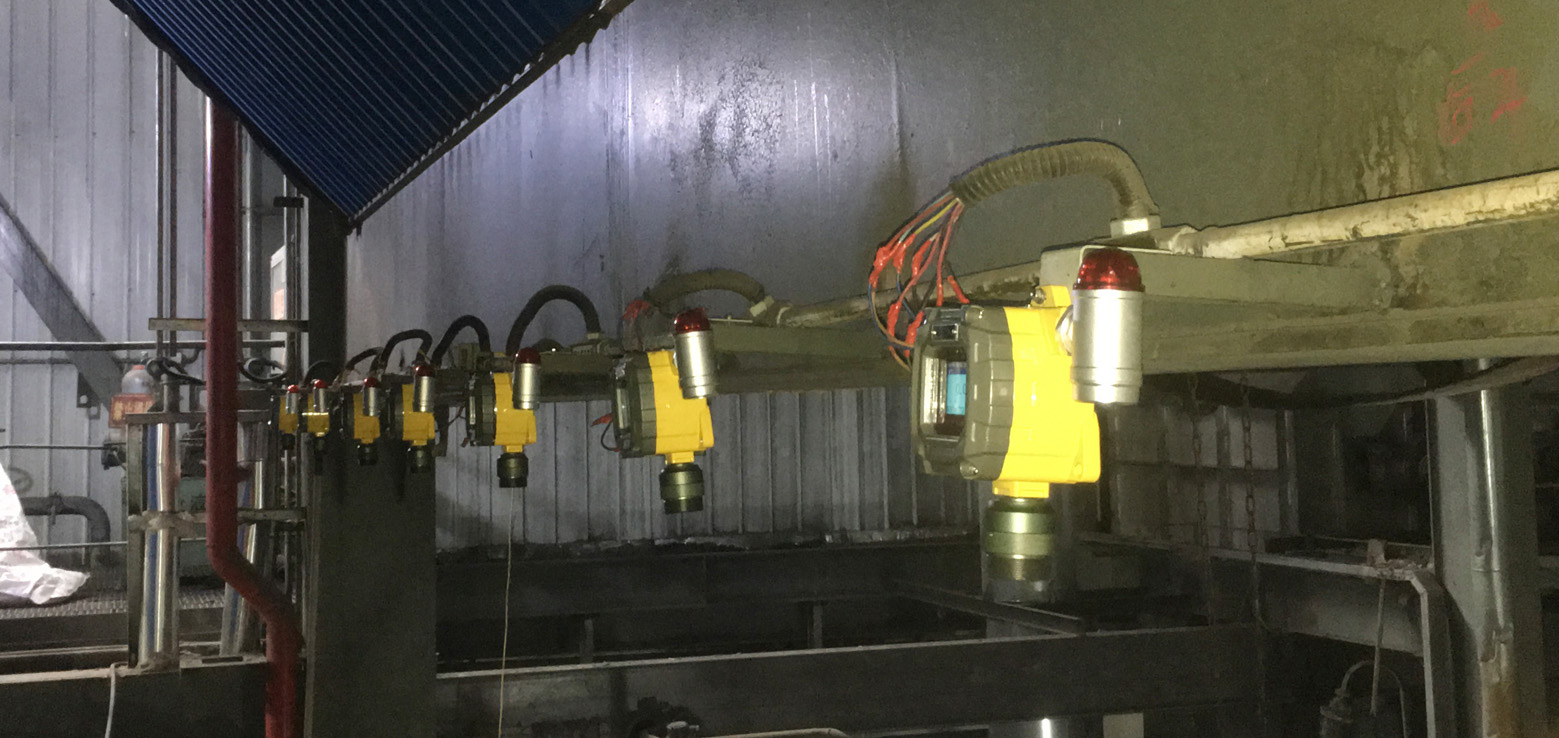

万安迪产品应用现场图3

方案执行的规范或行业标准:
《爆炸和火灾危险场所电力装置设计规范》GB 50058-92
《工业自动化仪表工程施工及验收规范》GBJ 93-86
《石油化工企业信号报警、联锁系统设计规范》SH 3018-1990
《石油化工仪表工程施工技术规程》SH 3521-1999
《石油化工可燃气体和有毒气体检测报警设计规范》GB50493-2009
《可燃气体报警控制器技术要求和试验方法》GB16808-2008
《作业环境气体检测报警仪通用技术条件》GB12358-2006
《爆炸性气体环境用电气设备 第1部分:通用要求》GB3836.1-2010
《爆炸性气体环境用电气设备 第2部分:隔爆型“d”》GB3836.2-2010
