城市综合管廊气体在线监测方案

行业背景:
城市综合管廊是指在城市地下用于集中敷设电力、通信、广播电视、给水、排水、热力、燃气等市政管线的公共隧道。一般分为燃气舱、污水舱、综合舱三大舱室,按照技术要求,综合管廊主干线、支线都应设置气体监控与报警系统,气体浓度、报警信号、控制及联动反馈信号传送至监控中心。

解决方案:

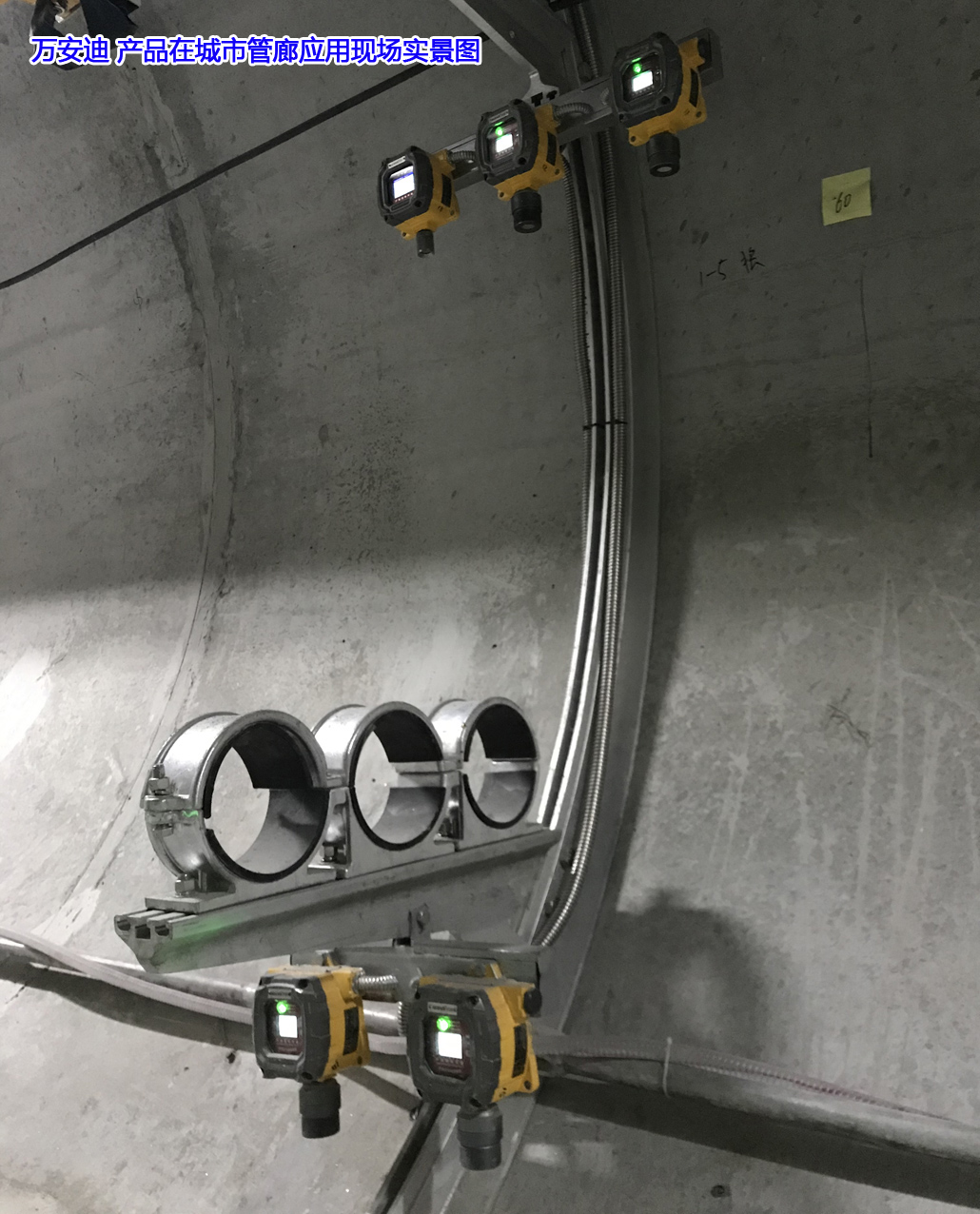

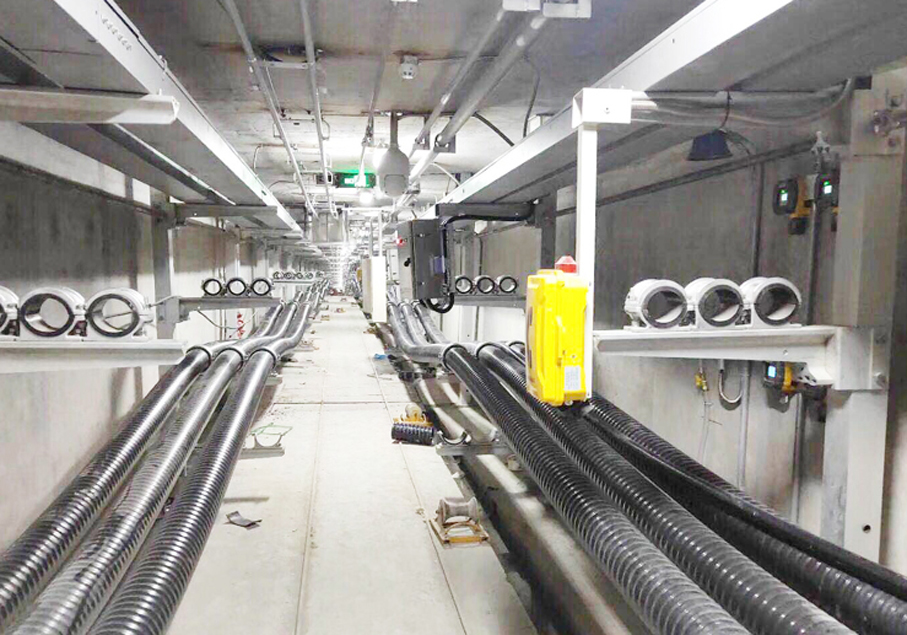

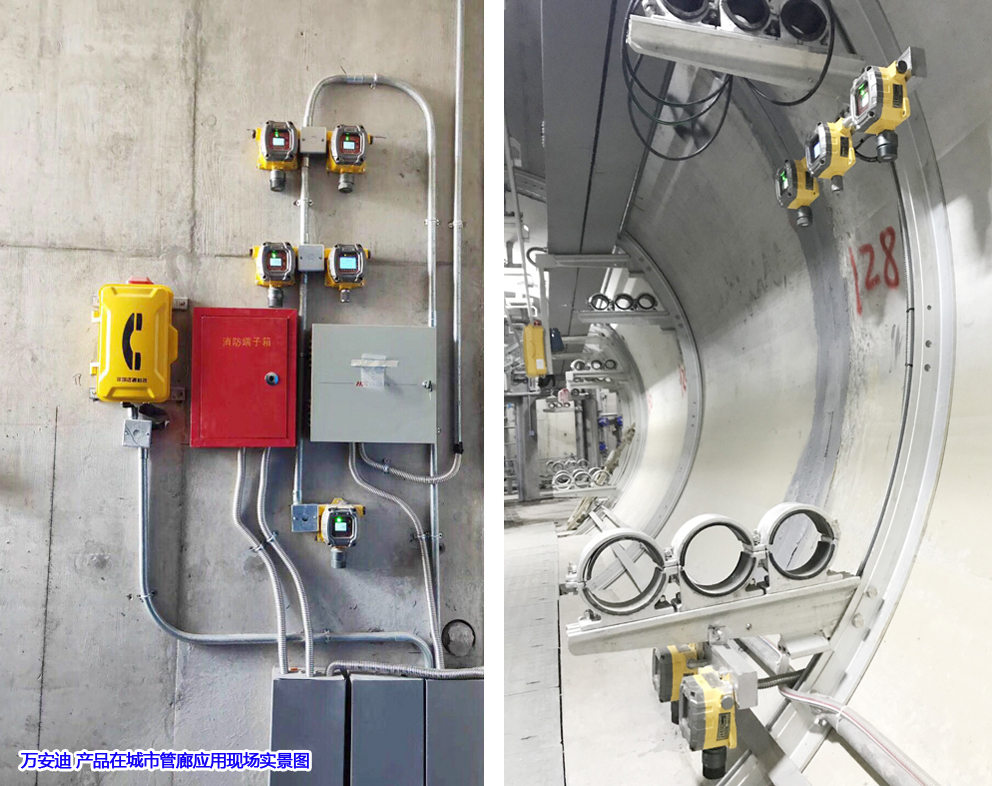

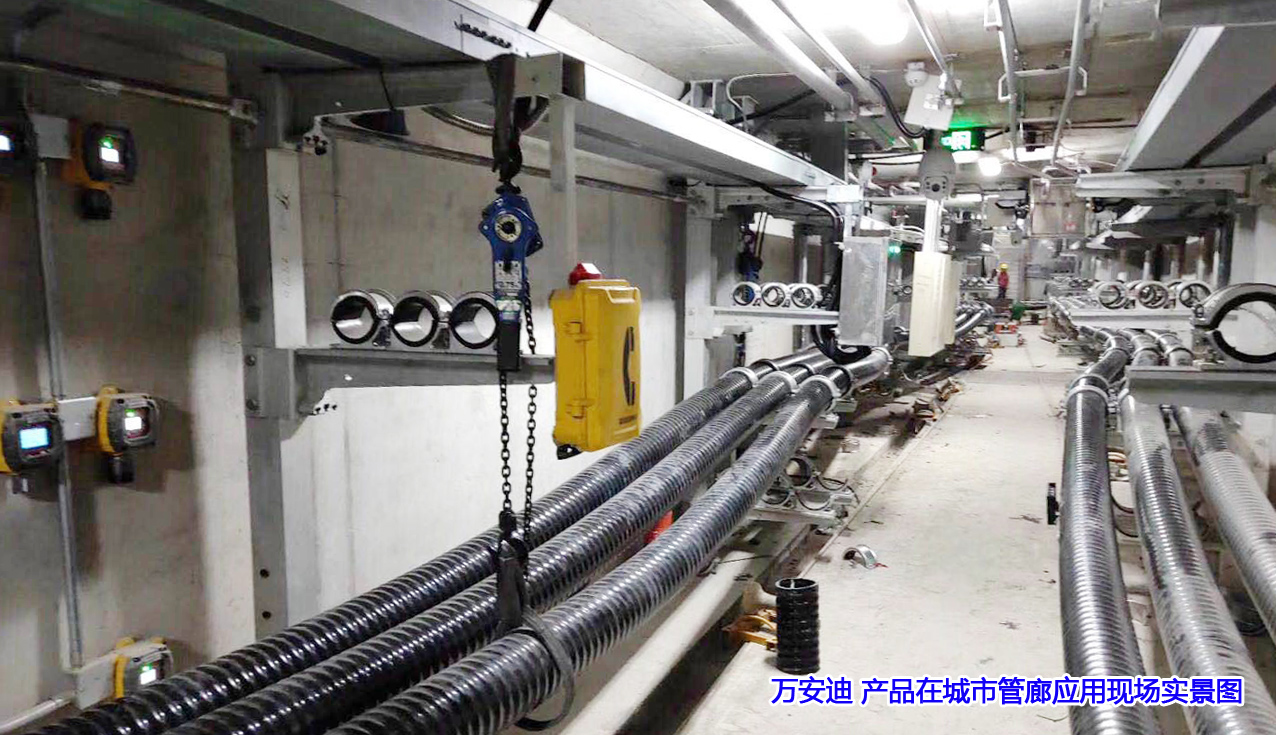

监测位置:燃气舱、污水舱、综合舱
监测因子:甲烷、氧气、硫化氢、一氧化碳等气体、温湿度、水位
数据传输:通过智能化的在线式气体检测报警仪,温湿度变送器、液位仪等设备实时监测管廊内气体、温湿度及水位的数据,并联动启动舱内事故段分区及其相邻分区的事故通风设备。当气体达到设定限值时,启动事故段分区及其相邻分区的通风机或相关设备。并将监测信号从投料口引出到地面上,通过4-20mA电流信号、RS485总线制、光纤或无线通信(GPRS)传输到监控中心,通过配套的综合管理软件对数据进行监控分析,对每个测点的地理位置、测量浓度值或工作状态进行长期在线连续监测,如出现异常,系统会自动生成报警信号(声光报警、短信报警可选),第一时间通知到相关人员,将可能出现的险情消灭在萌芽状态,避免造成大的经济损失及影响管涵的正常工作。

方案构成:
前端介质监控:气体检测报警仪、温湿度变送器、液位变送器、其它设备(供电设备、照明设备、通风设备、排水设备、视频设备等)。
中端数据传输:屏蔽电缆线、光纤、无线模块、交换机、气体报警控制器、PLC、DCS等。
终端监测管理:客户端气体在线监测软件平台、监控中心监控平台系统等。

方案价值:
确保管廊运行:通过针对危险气体等浓度监测来有效及科学保障管廊的安全管理,确保管廊长期稳定运行;
确保管廊安全:提高危险源安全管理的自动化程度,利用气体的在线实时监控预警,预防事故发生,减少事故危害,协查事故原因;
提高管理效能:提升管廊危险源安全管理的信息化能力,实现企业安全管理信息交互和共享,提高管廊安全管理与技术措施效能;
协调应急调度:通过对气体等浓度的智能分析与预警,指导事故应急处置,为应急救援提供准确信息,服务于应急救援的科学决策和指挥调度。
